Descarga parcial en transformadores y GIS
La descarga parcial en grandes máquinas eléctricas, como transformadores de potencia y conmutadores con aislamiento de gas, es un indicador importante de que se va a producir un fallo y de que es necesario actuar de inmediato. En la mayoría de los casos, el fallo de un transformador o de una aparamenta aislada en gas (GIS) supone un desastre económico. La mayoría de las veces, el impacto económico proviene de los costes de sustitución, incluidas las sanciones, los impactos medioambientales del SF6 y el tiempo de inactividad.
Examinar los datos de descarga parcial e interpretarlos con precisión requiere una experiencia y unos conocimientos que algunas organizaciones no tienen internamente. Por eso, disponer del sistema de monitorización adecuado, desarrollar el conjunto de habilidades o confiar en un tercero para interpretar esos datos es un tema tan candente.
Permitir que los directores de planta, ingenieros eléctricos o directores de subestaciones tengan la confianza necesaria para tomar decisiones estratégicas informadas con respecto al mantenimiento oportuno de sus máquinas es la razón por la que la monitorización de las descargas parciales es tan importante.
¿Qué es la descarga parcial?
La definición de descarga parcial puede describirse como pequeñas chispas eléctricas que se producen en los huecos de aire dentro de los devanados de los transformadores de potencia.

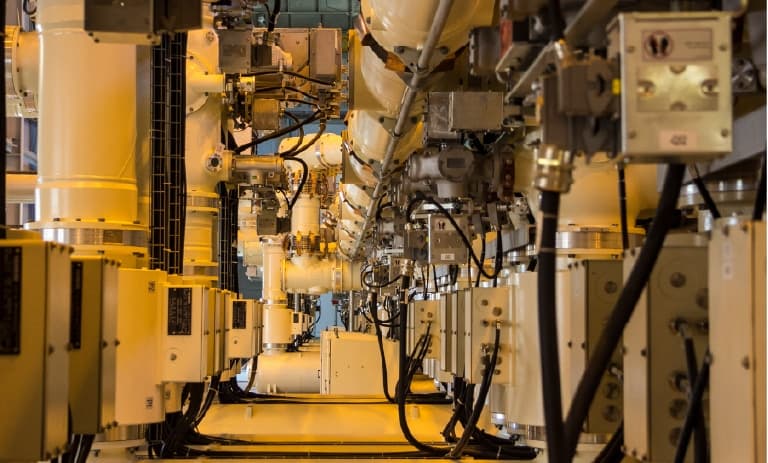

Dado que los conmutadores con aislamiento de gas (GIS) están rellenos de gas SF6 como aislante, la descarga parcial puede ser causada por partículas flotantes, componentes sueltos o rotos, como un trozo de viruta metálica que se acerca demasiado a un conductor.
La descarga parcial puede producirse en diferentes tipos de medio, ya sea en un sólido, gas o líquido. Además, la tensión de descarga parcial varía en función del material aislante. Por lo general, las descargas parciales pueden producirse a tensiones superiores a 5kV.
Opciones de supervisión de descargas parciales
Existen dos opciones para supervisar las descargas parciales:
- Supervisión de descargas parciales en línea
- Supervisión de descargas parciales fuera de línea
La supervisión de descargas parciales en línea permite supervisar constantemente el transformador de potencia o la aparamenta aislada con gas mientras está en funcionamiento. Esto permite que los departamentos de mantenimiento y operaciones reciban datos de las descargas parciales en tiempo real.
La monitorización de descargas parciales fuera de línea son pruebas que se realizan cuando el transformador de potencia o la aparamenta aislada en gas (GIS) se desconecta durante una interrupción programada o un ciclo de mantenimiento normal.
Tipos de tecnologías de monitorización de descargas parciales
Hoy en día se conocen muchas tecnologías para monitorizar las descargas parciales. La tecnología acústica, el análisis de gases disueltos (AGD) y la tecnología de ultra alta frecuencia (UHF) son los métodos más utilizados.
La tecnología más precisa para medir las descargas parciales es la tecnología de ultra alta frecuencia (UHF).La tecnología UHF tiene una excelente inmunidad a las interferencias y una sensibilidad superior a cualquier otro tipo de medición de descargas parciales, por ejemplo, el análisis de gases disueltos, las mediciones acústicas o las mediciones convencionales. La detección inmediata de la descarga parcial (antes que el AGD) la hace ideal para la monitorización en línea.
Informes de pruebas de descarga parcial: toma de decisiones e impacto en su estrategia de mantenimiento
La interpretación precisa de los datos de descarga parcial es esencial para la planificación del mantenimiento. Estos informes sobre el estado de los activos pueden proporcionar una toma de decisiones perspicaz sobre qué activos mantener primero, o cuándo desconectar una máquina para evitar un fallo.
Si la interpretación de los datos de descarga parcial no es una habilidad que alguien tenga en su equipo, el equipo Xpert Services de Qualitrol, formado por especialistas en DP altamente experimentados, puede ayudar a analizar los datos de DP del QPDM y proporcionar informes y recomendaciones. El soporte también está disponible para la instalación y prueba del sistema.
